Gerenciamento e animação de caminhos e máscaras de forma

Aprenda diferentes maneiras de animar caminhos de forma e máscara usando quadros-chave no Adobe After Effects.

Você anima caminhos de máscara e de forma do mesmo modo que anima outras propriedades — define quadros-chave para o Caminho de máscara ou propriedade de Caminho, define os caminhos em cada quadro-chave, e o After Effects interpolará esses valores específicos.

Rotoscopia (comumente chamada de roto) é o desenho ou pintura de quadros de um filme usando elementos visuais no filme como referência.Um tipo comum de rotoscopia é traçar um caminho ao redor de um objeto em um filme e usar esse caminho como uma máscara para separar o objeto do fundo.Isso permite que você trabalhe com o objeto e o plano de fundo em separado e, consequentemente, você pode aplicar efeitos diferentes ao objeto em relação ao seu fundo ou substituir o fundo.

O rotoscópio no After Effects é em grande parte uma questão de desenhar máscaras, animar o caminho de máscara e depois usar essas máscaras para definir um fosco. Muitas ferramentas e técnicas adicionais facilitam essa tarefa, como o controle de movimento no objeto antes de começar a desenhar máscaras e depois usar os dados do controle de movimento para fazer com que a máscara ou fosco sigam automaticamente o objeto.

Dicas de rotoscópio

• Imediatamente depois de começar a desenhar uma máscara, pressione Alt+Shift+M (Windows) ou Option+Shift+M (Mac OS) para ativar os quadros-chave para essa máscara e definir um quadro-chave. Assim, você não editará uma máscara quadro a quadro por vários minutos (ou mais) e depois se aperceber que perdeu todo seu trabalho em quadros anteriores porque você esqueceu de clicar no cronômetro para tornar o caminho de máscara animado.
• Desenhe sua máscara em uma camada de branco sólido com seu botão de Vídeo desligado, acima da camada de gravação (bloqueada).Assim, você não corre nenhum risco de mover acidentalmente a camada de gravação ao manipular a máscara e também será muito mais fácil aplicar os dados de rastreamento à máscara.(Você aplica os dados de rastreamento à camada sólida invisível que contém a máscara.) Isso também significa que você não perderá seus quadros de visualização em cache sempre que manipular a máscara.
• Ative a preferência Preservar contagem de vértice constante.
• Quando possível, transforme (gire, amplie ou mova) a máscara inteira ou um subconjunto de vértices de máscara ao invés de mover os vértices indiviualmente.Assim, ganha em eficiência e evita a trepidação proveniente de movimento inconsistente nos quadros.
• Rastreamento de movimento manual leva menos tempo que a rotoscopia manual.Quanto mais esforço for gasto para obter bons dados de rastreamento para várias partes da cena e objeto, menos tempo você gastará desenhando e refinando máscaras.
• Use o recurso difusão da máscara de largura variável para obter mais controle de difusão objetos.

Visualizar caminhos e formas de máscara

• Para visualizar os caminhos de máscara das camadas selecionadas no painel Linha do tempo, pressione M.
• Para visualizar as formas e máscaras selecionadas no painel Linha do tempo, pressione SS (pressione a tecla S duas vezes).
• Para visualizar os caminhos de forma e máscaras no painel Composição, selecione o botão Ativar a visibilidade do caminho de forma e máscara , na parte inferior do painel Composição.
• Para visualizar os caminhos de máscara no painel Camada, selecione Máscaras no painel Camada no menu Visualizar.
• Para ocultar um caminho de máscara ao mesmo tempo que mostra as outras, bloqueie a máscara selecionando seu ícone de Cadeado   e no painel Linha do tempo e selecione Camada > Máscara > Ocultar máscaras bloqueadas.
• Para isolar as máscaras selecionadas ao mesmo tempo que oculta as outras, selecione Camada > Máscara > Bloquear outras máscaras e, em seguida, selecione Camada > Máscara > Ocultar máscaras bloqueadas.

Selecionar caminhos de forma, formas e grupos de formas

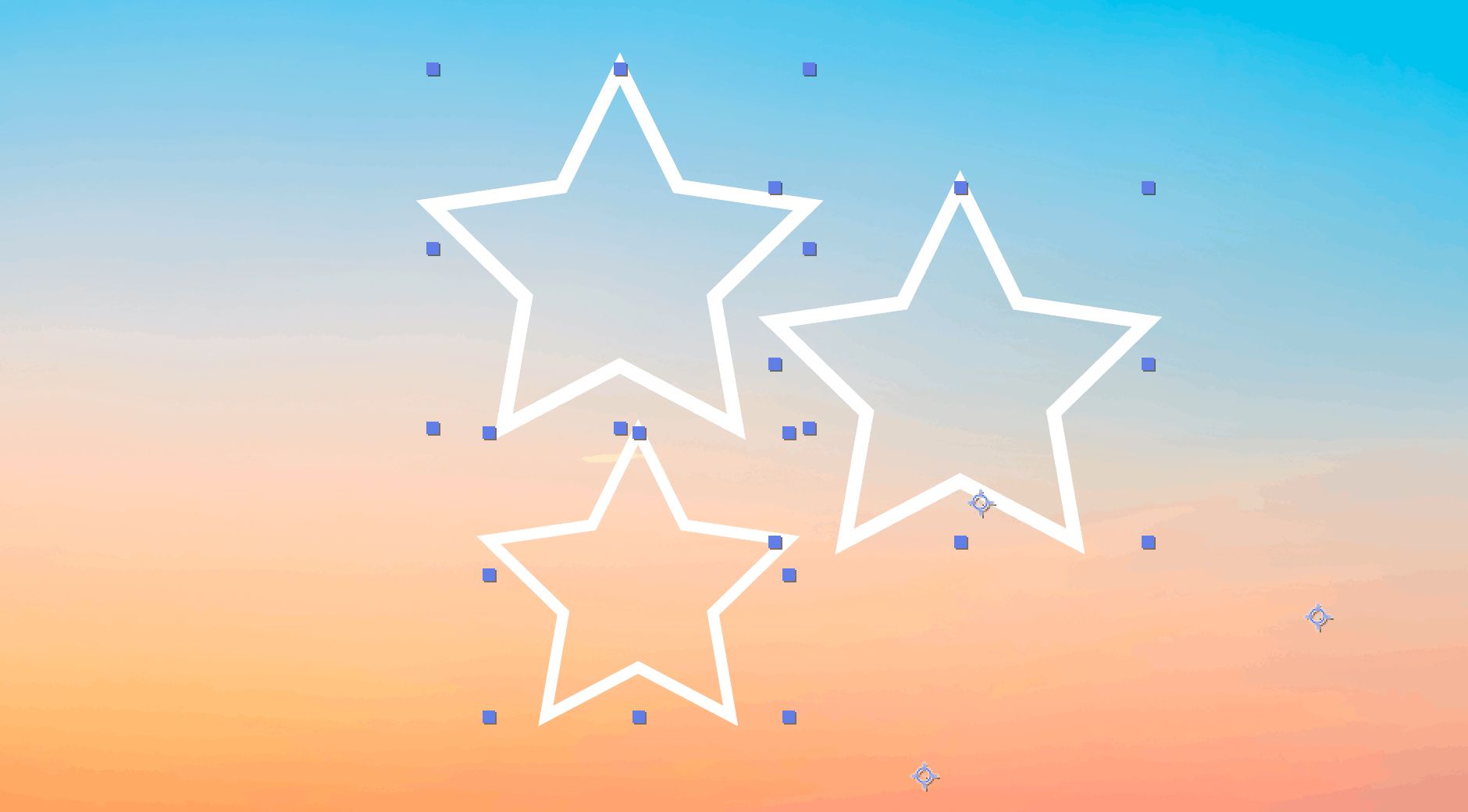

Você pode selecionar camadas de forma e seus componentes em qualquer um dos quatro níveis de seleção, chamados de modos de seleção:

A camada de forma inteira é selecionada. Transformações aplicam-se às propriedades de transformação da camada no grupo de propriedades Transformar, que está no mesmo nível do grupo de propriedades Conteúdo.

Um grupo de formas inteiro é selecionado. Transformações aplicam-se às propriedades de transformação para o grupo, no grupo de propriedades Transformar dentro do grupo de forma no painel Linha do tempo.

Vários vértices em um ou mais caminhos de Bézier são selecionados. Uma caixa delimitadora de transformação livre é mostrada ao redor dos vértices no painel Composição.Ao operar em essa caixa, é possível mover vários vértices com uma única transformação. Transformações aplicam-se aos próprios vértices, que estão contidos na propriedade Caminhono painel Linha do tempo.

Somente os vértices são selecionados. Nesse modo, é possível executar as operações de edição de caminho, como adicionar vértices a um caminho e mover vértices individuais.

Modos de seleção para formas em camadas de forma

Selecionar uma camada de forma

• Selecione o nome da camada ou a barra de duração da camada no painel Linha do tempo.
• Usando a ferramenta Seleção, clique dentro dos limites da camada no painel Composição.
• Para desmarcar todas as formas em uma camada, mas manter a camada de forma selecionada, clique dentro dos limites da camada, mas fora dos caminhos de forma.

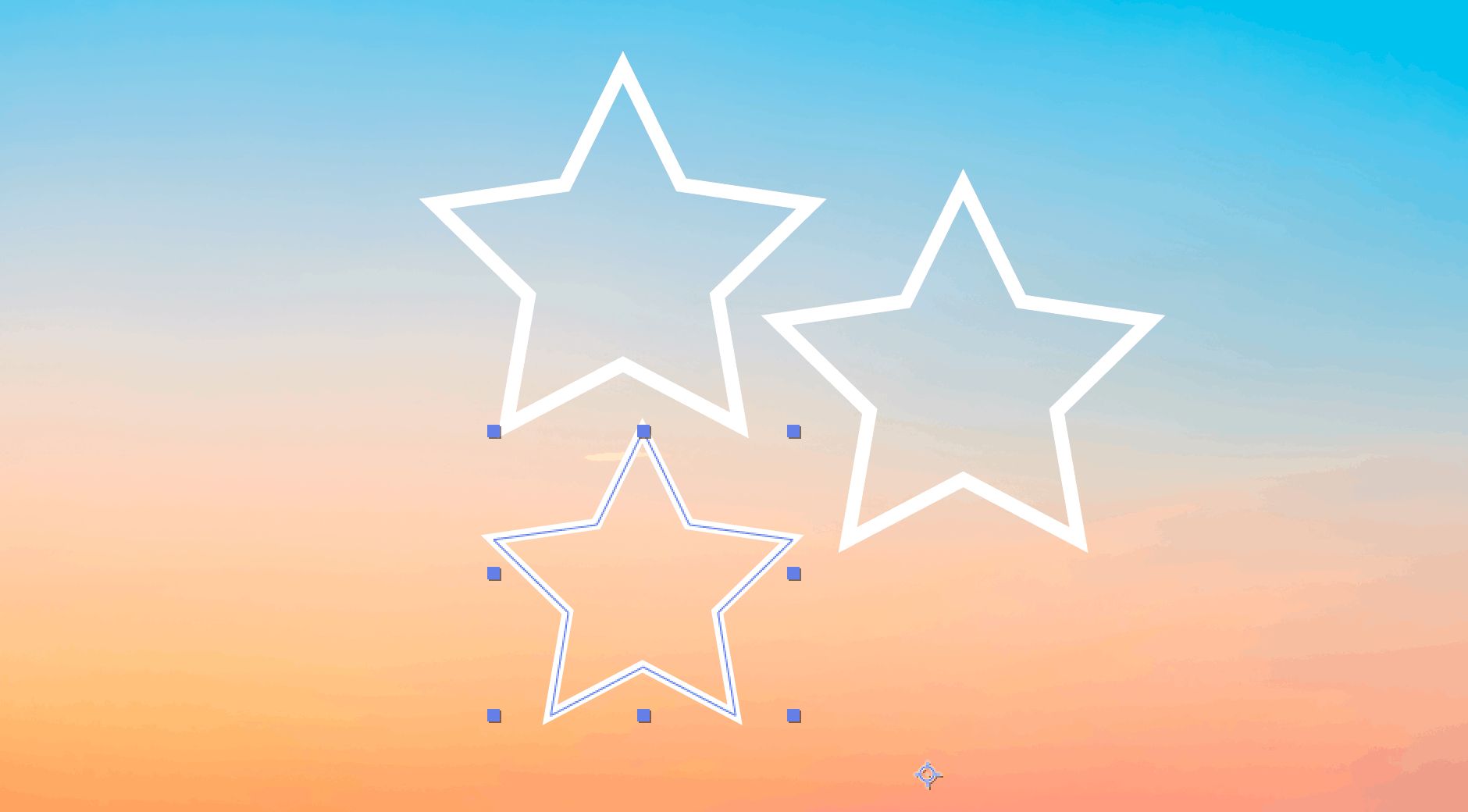

Selecionar um grupo de formas no modo de seleção de grupo

• Usando a ferramenta Seleção, dê um clique duplo em um membro do grupo no painel Composição.Cada vez que clicar duas vezes, você desce um outro nível na hierarquia de grupo.
• Para ativar a ferramenta Seleção direta , segure Ctrl (Windows) ou Command (macOS) enquanto a ferramenta Seleção estiver selecionada.Selecione uma forma no painel Composição com a ferramenta Seleção direta para selecionar diretamente esse grupo de formas, independentemente do quão profunda a camada está aninhada na hierarquia do grupo.
• Para selecionar um grupo contido no mesmo grupo que já está selecionado, clique no grupo para selecionar.
• Para adicionar um grupo a uma seleção, clique com a tecla Shift pressionada nele. Você pode combinar a tecla Shift com um clique duplo e com a ferramenta Seleção direta para adicionar mais grupos profundamente aninhados à seleção.

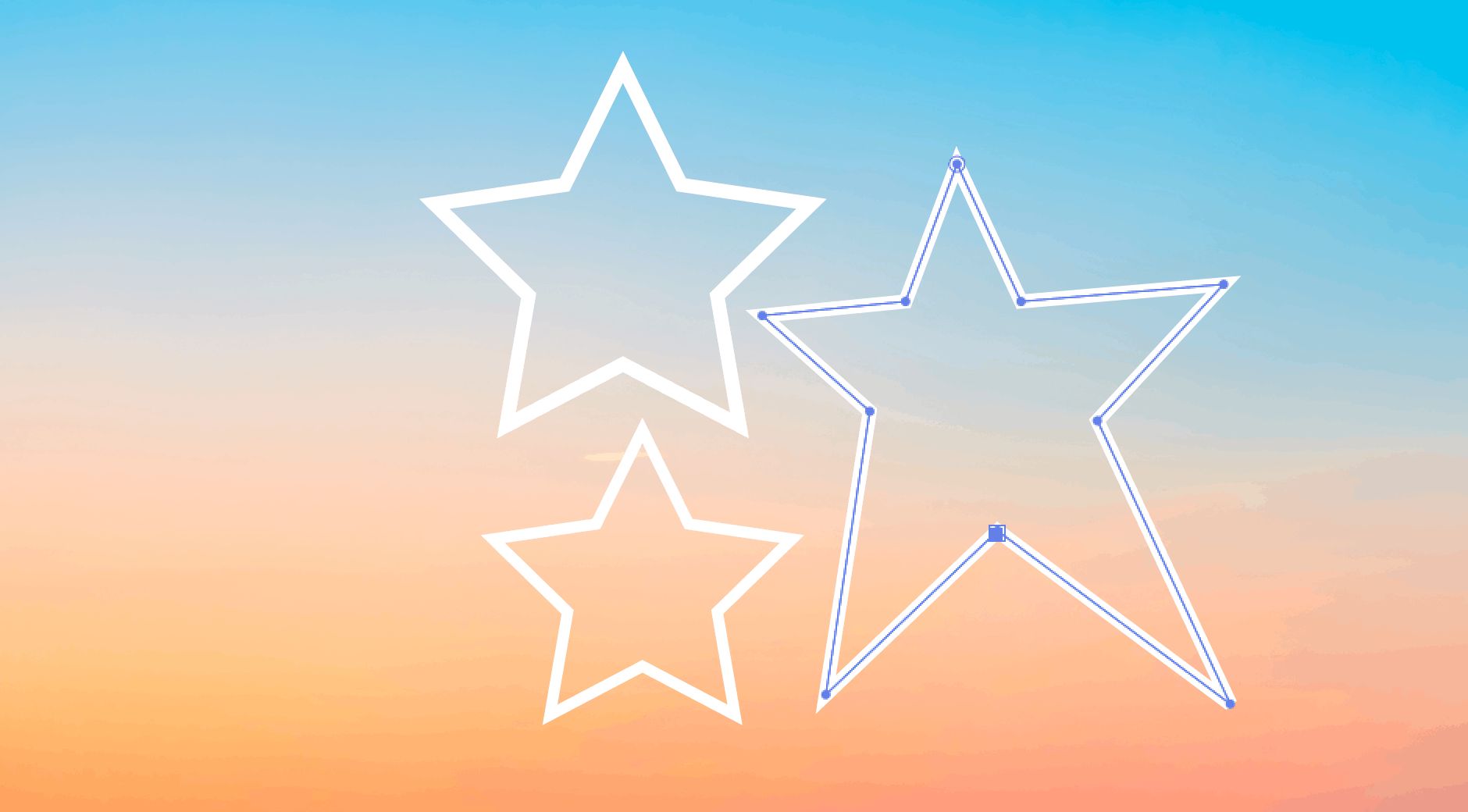

Selecionar caminhos e vértices no modo de edição de caminho

• Para selecionar um vértice, selecione-o com a ferramenta Seleção.Para adicionar vértices à seleção, clique com a tecla Shift pressionada neles.
• Para selecionar um segmento de caminho, selecione-o com a ferramenta Seleção.Para adicionar segmentos à seleção, clique com a tecla Shift pressionada neles.
• Para selecionar o caminho inteiro, segure Alt (Windows) ou Option (maOS) e clique em um segmento ou vértice do caminho com a ferramenta Seleção, ou selecione qualquer porção do caminho e pressione Ctrl+A (Windows) ou Command+A (macOS).
• Para selecionar vértices arrastando, selecione um caminho ou um pedaço de caminho para entrar no modo editor de caminho e arraste com a ferramenta seleção de letreiro para desenhar uma caixa de seleção de letreiro ao redor dos vértices para selecionar.Para adicionar vértices à seleção, segure a tecla Shift conforme desenha mais caixas de seleção de letreiro.

Selecionar todos os pontos em um caminho e acessar o modo de transformação livre

• Clique duas vezes em um segmento de caminho enquanto estiver no modo de edição de caminho ou no modo de seleção de grupo de uma única forma.
• Selecione a propriedade Caminho no painel Linha do tempo e pressione Ctrl+T (Windows) ou Command+T (macOS).

Selecionar máscaras, segmentos e vértices

Diferentemente das camadas, as máscaras podem ter mais de um nível de seleção. Você pode selecionar uma máscara como um caminho inteiro, adequado quando você deseja mover ou redimensionar uma máscara. Contudo, se desejar alterar o caminho de uma máscara, selecione um ou mais pontos nele. Os pontos selecionados aparecem sólidos e os pontos não selecionados aparecem vazios.

Selecionar ou desmarcar máscaras no painel Camada ou Composição

• Para selecionar um vértice em uma máscara, selecione o vértice com a ferramenta Seleção .Para adicionar vértices à seleção, segure Shift e clique neles.
• Para selecionar um segmento de máscara, selecione-o com a ferramenta Seleção.Para adicionar segmentos à seleção, segure Shift e clique neles.
• Para selecionar a máscara inteira, segure Alt(Windows) ou Option (macOS) e clique em um segmento, vértice ou alça de uma máscara com a ferramenta Seleção, ou selecione uma parte da máscara e clique em Editar > Selecionar tudo ou pressione Ctrl+A (Windows) ou Command+A (macOS). Para adicionar máscaras à seleção, segure Alt+Shift (Windows) ou Option+Shift (macOS) e clique nelas.
• Para selecionar máscaras arrastando, selecione uma máscara ou parte de uma máscara para entrar no modo de edição de máscara e arraste com a ferramenta Seleção para desenhar uma caixa de seleção de letreiro completamente ao redor dos vértices ou máscaras que deseja selecionar. Para adicionar máscaras ou vértices à seleção, segure a tecla Shift enquanto desenha mais caixas de seleção de letreiro.
• Para selecionar todas as máscaras em uma camada, selecione uma máscara na camada e clique em Editar > Selecionar tudo ou pressione Ctrl+A (Windows) ou Command+A (macOS).
• Para remover a seleção de todas as máscaras, pressione Ctrl+Shift+A (Windows) ou Command+Shift+A (macOS).
• Para selecionar uma máscara adjacente em uma camada, pressione Alt+acento grave (`) (Windows) ou Option+acento grave (`) (macOS) para selecionar a próxima máscara, ou Shift+Alt+acento grave (`) (Windows) ou Shift+Option+acento grave (`) (macOS) para selecionar a máscara anterior.
• Para desmarcar uma máscara, clique em qualquer local sem ser na máscara.
• Para remover um vértice ou segmento da seleção, segure Shift e clique nele.

Selecionar máscaras no painel Linha de tempo

Bloquear ou desbloquear máscaras

Bloquear uma máscara impede sua seleção nos painéis Linha do tempo, Composição e Camada ou sua definição como alvo no painel Camada.Utilize esse recurso para evitar alterações indesejadas na máscara.

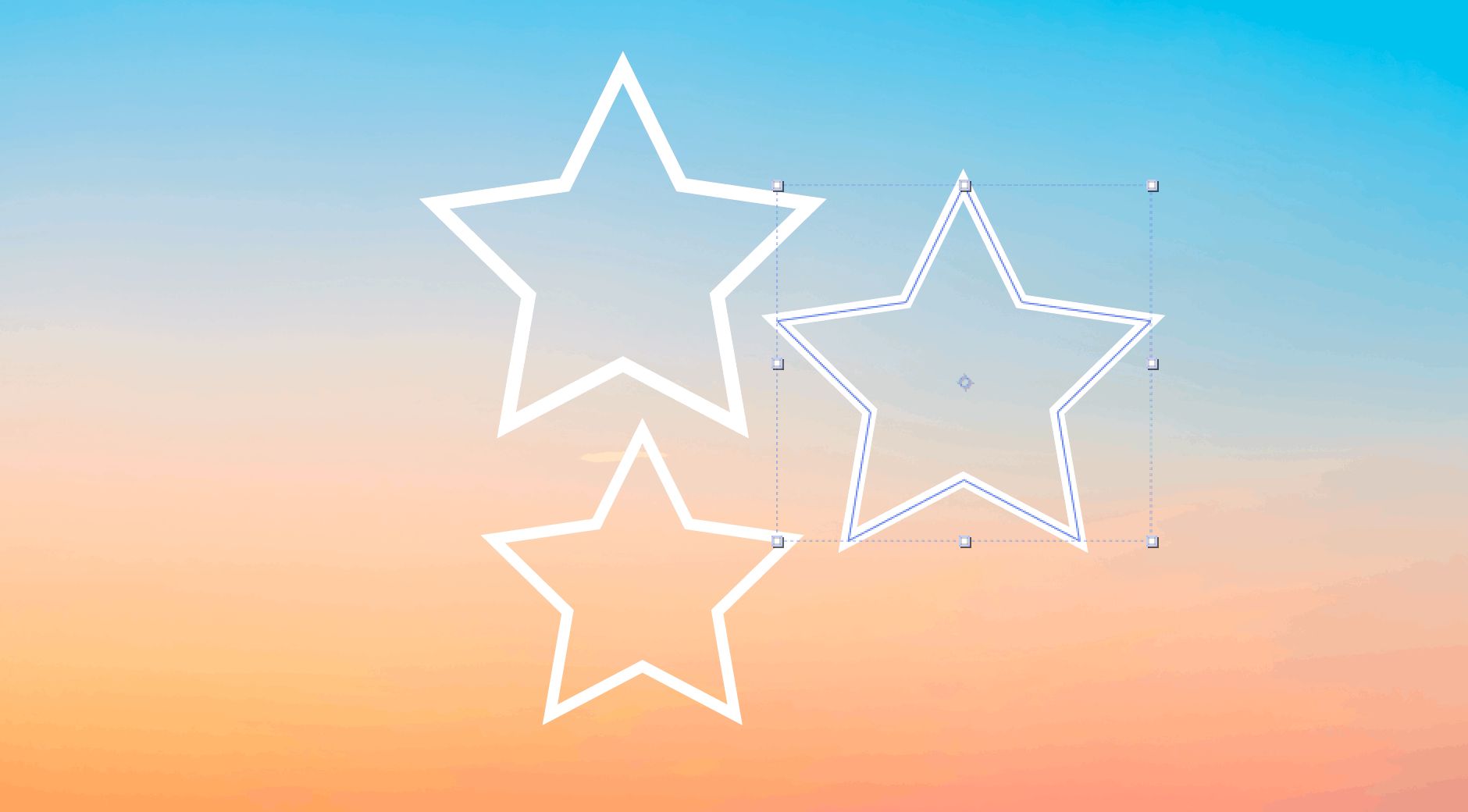

Mover vértices no modo de transformação livre

É possível ampliar e girar caminhos de máscaras ou de formas (ou vértices selecionados em um ou mais caminhos) usando o comando Pontos de transformação livre.Ao usar esse comando, uma caixa delimitadora de transformação livre envolve os vértices selecionados e um ponto de ancoragem aparece no centro da caixa delimitadora para marcar o ponto de ancoragem para a transformação atual. Você pode redimensionar e girar os vértices selecionados arrastando a caixa delimitadora ou suas alças. Para alterar o ponto de referência dos vértices são girados ou dimensionados mova o ponto de ancoragem da caixa delimitadora. As alças da caixa delimitadora de transformação livre e o ponto de ancoragem existem independentemente das alças e do ponto de ancoragem da camada.

Converte um caminho entre Bézier manual e RotoBézier

Você pode converter qualquer caminho de máscara de Bézier manual ou caminho de forma de Bézier manual em um caminho RotoBezier.Se o caminho de Bézier manual tiver alças de direção que foram ajustadas, essa conversão alterará a forma do caminho, porque o After Effects calcula a curvatura dos segmentos RotoBezier automaticamente.

A conversão de um caminho RotoBezier para um caminho de Bézier manual não altera a forma do caminho.

Modificar um caminho de máscara ou de forma de Bézier

É possível alterar o caminho de máscara de Bézier usando a ferramenta Seleção e as ferramentas de caneta no painel Camada ou Composição.É possível alterar o caminho de forma de Bézier usando a ferramenta Seleção e ferramentas de caneta no painel Composição.

As ferramentas de caneta —Adicionar vértice, Excluir vértice e Converter vértice— estão agrupadas com a ferramenta Caneta no painel Ferramentas.Para revelar essas ferramentas no painel Ferramentas, selecione e segure a ferramenta Caneta no painel Ferramentas.

Para modificar um caminho, certifique-se de clicar somente em vértices ou segmentos, caso contrário, você pode criar um novo marcador.

Mover, adicionar ou excluir um vértice

Ajustar um segmento de caminho

Alternar um vértice entre um ponto suave e um ponto de vértice

Definir a tensão de uma máscara de RotoBézier

Alterar um caminho de máscara numericamente

Designar o primeiro vértice para um caminho de Bézier

Para animar um caminho, o After Effects designa o vértice na extremidade superior do quadro-chave inicial como o primeiro vértice e números de cada vértice sucessivos em ordem crescente do primeiro vértice. O After Effects atribui os mesmos números aos vértices correspondentes em todos os quadros-chave sucessivos. O After Effects interpola o movimento de cada vértice da posição inicial em um quadro-chave à posição do vértice numerado correspondente no quadro-chave seguinte.A qualquer momento durante uma animação, você pode designar outro vértice como o primeiro vértice; isto faz com que o After Effects renumere os vértices do caminho. Renumerar vértices faz com que a animação do caminho mude, porque o After Effects mapeia os novos números de vértice para os números antigos de vértice correspondentes ainda salvos em quadros-chave sucessivos.

Ao copiar um caminho fechado para um caminho de movimento, o vértice designado como o primeiro vértice do caminho fechado é usado como o início do caminho de movimento. Todos os caminhos de movimento são caminhos abertos.

Algumas operações de caminho de forma, como Caminhos de apara, também usam o primeiro vértice como entrada para determinar como modificar o caminho.

Animar um caminho de máscara com a Interpolação de máscara inteligente

Interpolação inteligente de máscara fornece um alto nível de controle na criação de quadros-chave de caminhos de máscaras e de animações realistas e suaves.Após selecionar os quadros-chave do caminho de máscara a serem interpolados, a Interpolação inteligente de máscara criará imediatamente quadros-chave baseados nas configurações que você fornece.O painel Informações exibirá o progresso da interpolação e o número de quadros-chave criados.

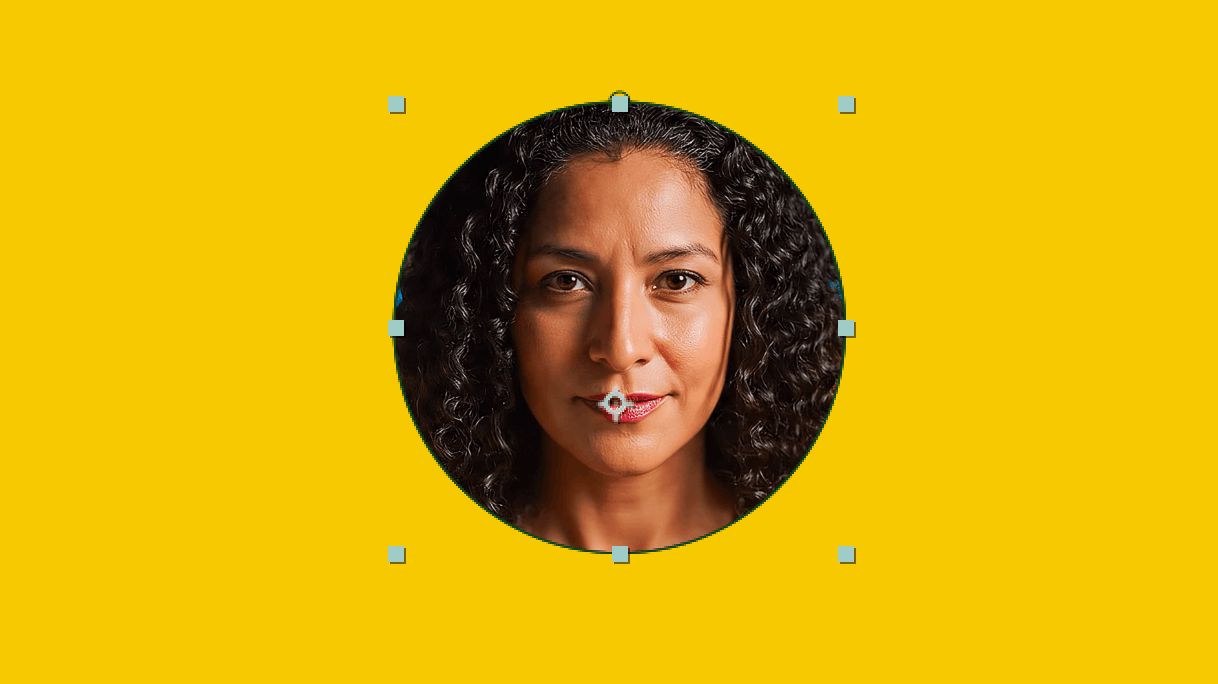

Mover uma máscara ou deslocar uma camada por trás de uma máscara

Quando você usa a ferramenta Deslocamento para trás (ponto de ancoragem) no painel Composição, o After Effects faz dois ajustes automaticamente.No painel Camada, a máscara é movida em relação à sua camada, e no painel Composição, a camada se move em relação à composição.O exemplo abaixo demonstra como a Camada é posicionada em relação à composição no painel Composição.

Mover uma máscara

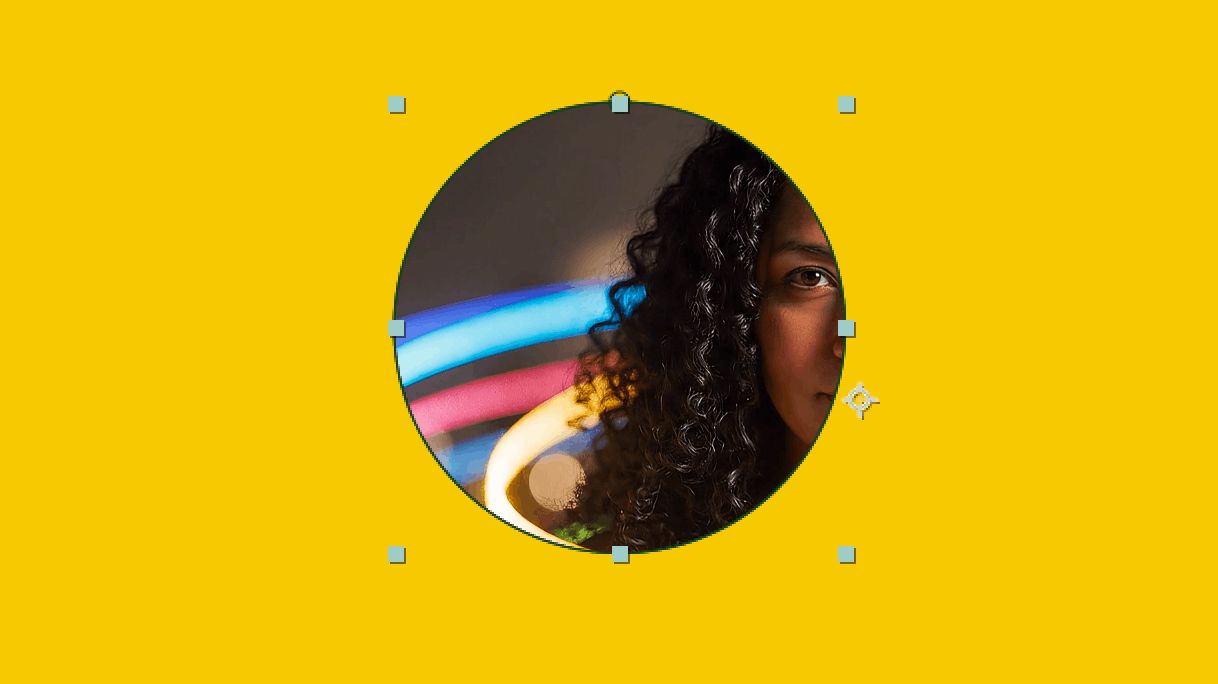

Deslocar uma camada atrás de sua máscara

Reconhecimento facial e controle de máscara

É possível usar o rastreador de máscara para transformar uma máscara de modo que ela siga o movimento de um objeto (ou objetos) em um filme.

Também é possível usar o rastreador de máscara para detectar e rastrear rostos humanos com precisão.

Acesso da expressão a pontos de caminho em máscaras, formas de Bézier e traçados de pincel

É possível usar as expressões para ler e gravar as coordenadas X e Y de pontos de caminho ou vértices para:

• Máscaras de camada
• Formas de Bézier
• Pinceladas na pintura e efeitos Pincel tipo rotoscópio e Refinar borda.

Os métodos de expressão são semelhantes a acessar os vértices de caminho por meio de script. O método de expressão é chamado de points() ao invés de vertices() para facilitar.

Acessar métodos de expressão

Você pode acessar os métodos da expressão usando as seguintes etapas:

Abaixo estão listados os métodos de expressão de exemplo dos seguintes objetos de caminho:

• Caminhos de máscara de camada: layer("Dark Gray Solid 1").mask("Mask 1").path ou .maskPath
• Caminhos de forma de Bézier: layer("Shape Layer 1").content("Shape 1").content("Path 1").path
• Caminhos de traçado do efeito de pintura:layer("Dark Gray Solid 1").effect("Paint").stroke("Brush 1").path
• Caminhos de traçado dos efeitos Pincel tipo rotoscópio e Refinar borda: layer("Dark Gray Solid 1").effect("Roto Brush & Refine Edge").stroke("Foreground 1").path

Dicas para trabalhar com esses métodos de expressão:

• Os valores de ponto e tangente são retornados como uma matriz de matrizes de pares de número [x,y] para as coordenadas dos vértices. Os valores de coordenadas são arredondados para quatro casas decimais.
• As matrizes de ponto e tangente começam com o primeiro vértice no caminho. Você pode alterar o primeiro vértice dos caminhos de máscara da camada e caminhos de forma de Bézier usando o comando Camada > Caminho de máscara e forma > Definir primeiro vértice.
• As coordenadas dos pontos de caminho da máscara de camada são relativas à origem da camada no canto superior esquerdo.
• As coordenadas para pontos do caminho de forma de Bézier são relativas ao ponto de ancoragem do grupo de formas do caminho.Por exemplo, Transformar > Forma 1 > Ponto de ancoragem.
• As coordenadas para pontos de caminho de traçado de pincel são relativas ao início do traçado; o primeiro ponto é [0,0].
• O método toComp(), ou outros métodos de transformação de espaço de camada, podem ser úteis para converter coordenadas de diferentes camadas em um espaço comum ou simplesmente retornar as coordenadas relativas ao espaço da composição.
• Porque os caminhos de forma de Bézier são relativos ao ponto de ancoragem do grupo de forma local e não da camada, seus valores podem ter sido deslocados de onde deveriam estar. Para contornar isso, defina todas as propriedades de Transformação no grupo de formas para zero.Lembre-se de que converter uma forma paramétrica para uma forma de Bézier pode afetar a posição do grupo de formas.
• O método createPath() pode ser métodos isClosed, tangentes ou pontos passados de um mesmo caminho ou outros caminhos.Você pode passar esses métodos inalterados para duplicar um caminho ou transformar os valores de ponto e tangente antes de passá-los para modificar ou animar o caminho.

Painel Criar nulos a partir dos caminhos

O painel scriptUI Criar nulos de caminhos permite criar animações intuitivas orientadas por expressões, sem precisar escrever manualmente as expressões.É possível vincular diretamente os caminhos diferentes a formas, formas para sólidos e assim por diante.O painel Criar nulos de caminhos usa acesso a expressões para pontos de caminho para vincular automaticamente os nulos, de modo que não seja necessário escrever a expressão manualmente.

O painel cria nulos para cada ponto de caminho em um caminho de máscara ou de forma de Bézier. Você pode usar os seguintes botões no painel para orientar o desempenho dos nulos:

• Pontos seguem nulos: o botão cria nulos que controlam a posição de pontos de caminho.Os pontos de caminho são anexados aos nulos e você pode animá-los para orientar os pontos do caminho.
• Nulos seguem pontos: o botão cria nulos cujas posições são controladas pelos pontos de caminho.Os nulos são anexados aos pontos de caminho e você pode animá-los para mover os nulos.
• Caminho do traçado: o botão cria um único nulo que segue o caminho.A posição do nulo é vinculada às coordenadas do caminho.A rotação do nulo é orientada automaticamente para seguir o caminho. O Caminho do traçado controla o movimento do nulo junto ao caminho e se ele faz loop.Por padrão, os quadros-chave são configurados para rastrear o caminho em 1 segundo e o loop é ativado.

Trabalhar com o painel
